機能が充実した設備と、徹底した管理体制が、
ハイクオリティな製品づくりを支えます。
下記の実機はもちろん、工場内には静電気対策の加湿器や防塵対策機器等、随所に品質を高める設備を整えています。
また、ラインの配置にもこだわることで、品質の管理を徹底しています。
お立ち寄りの際にはぜひ一度ご覧になってください。
実装設備Mounting equipment
一号ライン
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| ローダー | NL0009-7 | 1 | ナガオカ 製作所 |
60×50～510×390 |
| 高速・高精度・多機能印刷機 | YSP | 1 | YAMAHA | L600mm印刷範囲対応可能、 L610mm基板搬送対応可能 |
| サーフェスマウンター3連結 | YSM10 | 3 | YAMAHA | 可能基板サイズL50×W50mm～L510×W460mm、t0.4～3.0mm 最狭実装間隔0.15mm 搭載可能部品サイズ 03015～w55×L100mm |
| 自動トレイチェンジャー | Sats15 | 1 | YAMAHA | 15段パレット搭載 パレット内複数トレイ可 |
| 窒素リフロー炉 | SNR-840GT | 1 | 千住金属工業 | ・加熱ゾーン8・冷却ゾーン2 投入可能基板サイズ（mm） L100×W50～L540×W400 |
| アンローダー | NUS0009-7 | 1 | ナガオカ 製作所 |
60×50～510×390 |
二号ライン
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| ローダー | NL0009-7 | 1 | ナガオカ製作所 | 60×50～510×390 |
| 高速・高精度・多機能印刷機 | YSP | 1 | YAMAHA | L600mm印刷範囲対応可能、 L610mm基板搬送対応可能 |
| サーフェスマウンター | YS12 | 1 | YAMAHA | 50×50～510×410（0402チップ～□32mm対応マシン） |
| サーフェスマウンター | YSM10 | 1 | YAMAHA | 可能基板サイズ L50×W50mm～L510×W460mm、t0.4～3.0mm最狭実装間隔0.15mm 搭載可能部品サイズ 03015～w55×L100mm |
| サーフェスマウンター | YS100 sATS | 1 | YAMAHA | 50×50～510×410（0402チップ～□45mm対応マシン） |
| 窒素リフロー炉 | SNR-745GT | 1 | 千住金属工業 | 可能基板サイズL100～430mm W50～450mm、t0.8～5mm 7ゾーン、1クール |
| アンローダー | NUS0009-7 | 1 | ナガオカ製作所 | 60×50～510×390 |

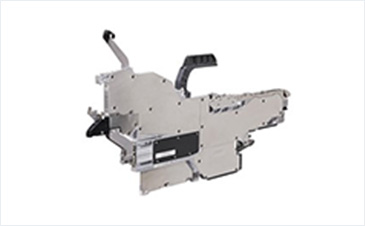

電動テープフィーダー
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| 4mmマウンター装着 SSフィーダー4 |
ZSY-004 | 2 | YAMAHA | 仕様テープ幅4mm テープ内部品間隔1mm |
| 8mmマウンター装着 SSフィーダー |
ZSY-008 SSY-008 |
315 250 |
YAMAHA | 仕様テープ幅8mm テープ内部品間隔2～4mm |
| 12mm&16mmマウンター装着 SSフィーダー |
ZSY-2T6 SSY-2T6 |
50 50 |
YAMAHA | 仕様テープ幅12mm&16mm テープ内部品間隔4mm以上 |
| 24mmマウンター装着 SSフィーダー |
ZSY-024 SSY-024 |
10 15 |
YAMAHA | 仕様テープ幅24mm テープ内部品間隔4mm以上 |
| 32mmマウンター装着 SSフィーダー |
ZSY-032 SSY-032 |
4 4 |
YAMAHA | 仕様テープ幅32mm テープ内部品間隔4mm以上 |
| 44mmマウンター装着 SSフィーダー |
ZSY-044 SSY-044 |
4 2 |
YAMAHA | 仕様テープ幅44mm テープ内部品間隔4mm以上 |
| 56mmマウンター装着 SSフィーダー |
ZSY-056 SSY-056 |
1 2 |
YAMAHA | 仕様テープ幅56mm テープ内部品間隔4mm以上 |
オフライン
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| 高精度・高速ディスペンサー | YSD | 1 | YAMAHA | 可能基板サイズL50×W50mm～L510×W460mm 塗布精度±0.05mm 塗布径 φ0.5～2.5 対応チップサイズ最小 1005 |
半田槽設備
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| スプレー式自動フラクサー | TSFK-350D | 1 | セイテック | 100×50～350×350 |
| 鉛フリー自動半田槽 | TW-350L | 1 | セイテック | 100×50～350×350 |
| 卓上型ポイント 噴流はんだ付け装置 |
ULTIMA-TRZ | 1 | 弘輝テック | 投入可能基板サイズ（mm） L50×W50～L330×W250 厚0.8～2.0 投入可能部品高さ 上面50mm以下、下面25mm以下 使用可能ノズル内径（mm） φ2.5～20 ＊N2予熱 |
| 卓上型スプレー装置 | ULTIMA-SSP | 1 | 弘輝テック | 投入可能基板サイズ（mm） L50×W50～L330×W250 厚0.8～2.0 投入可能部品高さ 上面60mm以下、下面25mm以下 |
リペア設備Repair equipment
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| BGA/SMTリワーク機 | RD-500II | 1 | デンオン機器 | MAX500×600 |
| BGA/SMTリワーク機 | MS9000SE_TP | 1 | メイショウ | 50×50mm～MAX400×500mm |
| BGA/QFPビデオマイクロスコープ | MS-3000システム | 1 | マイクロスクエア | |
| リボールキット | Printer Kit F | 1 | 森川産業 |
検査設備Inspection equipment
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| X線透視検査装置 | TOSMIRON-Α5100m | 1 | 東芝ITコントロール | |
| 3次元X線検査装置 | FX-300tRX | 1 | アイビット | 幾何学倍率1,000倍 裏面除去検査機能 3D検査機能 |
| 基板外観検査機 | U22XF-350 | 1 | マランツ | 50×50mm～~MAX350×250mm |
| 基板外観検査機 | U22XF-650 | 1 | マランツ | 50×50mm～~MAX650×550mm |
| 卓上型高速外観検査装置 | BF-Sirius | 1 | サキコーポレーション | ラインスキャンテクノロジー 完全同軸落射照明 |
| 顕微鏡 | SZ61 | 14 | OLYMPUS | MAX40倍 |
| 顕微鏡 | L-65 | 1 | HOZAN | MAX20倍 |
| 拡大鏡 | グラスバリオ | 12 | ESCHENBACH | 2.8倍・7倍・10倍 |
| CCDカメラ | イメージクロスアース | 1 | 菊池光学 | |
| 顕微鏡専用カメラ | NY-X7i | 1 | マイクロネット | デジタルカメラシステム |
| 高精度電子天秤 | UB-H620 | 1 | イシダ | 0.001～620g |
製造部門設備Manufacturing department equipment
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| 半田ステーション | WD2M | 8 | Weller | 50～450℃ |
| N2半田ステーション | FX-951 | 9 | HAKKO | N2半田ゴテ200～450℃ |
| 吸取機 | 474-1 | 4 | HAKKO | 380～480℃ |
| リスポット | MK-410K | 3 | SOLEX | ハンダ量:約9Kg 温調:デジタル±1℃ |
| ホットプレート大 | PHN-4545 | 1 | 日本ボンコート | 常温～200℃ 有効寸法430×430mm |
| ホットプレート小 | PHN-3040 | 1 | 日本ボンコート | 常温～200℃ 有効寸法380×270mm |
| New 上下丸刃電動基板分割機 | MAESTRO 2M/T | 1 | CAB | 切断長15 - 300mm 可能基板厚1.0 - 3.2mm 最小残厚0.3m |
| New 機構付き電動基板分割機 | EM-260 | 1 | MOA JYAPAN | 切断長260mm |
| ワイヤーカッター | C300A | 1 | KODERA | 加工可能ワイヤー種類多数 カッティング公差0.1mm |
| ルーター式基板分割機 | SAM-CT22S | 1 | SAYAKA | MAX250mm×250mm 板厚0.4mm～2.0mm |
| 高性能ECOディスペンサー | MS-1 | 1 | 武蔵エンジニアリング | 吐出圧力調整範囲 20～700kPa |
その他の設備Other
| 品名 | 型名 | 数量 | メーカー | 仕様・備考 |
|---|---|---|---|---|
| 定温乾燥機 | DK34S | 1 | ヤマト科学 | |
| 定温乾燥機 | DN-62 | 1 | ヤマト科学 | |
| 定温乾燥機 | DKM600 | 1 | ヤマト科学 | |
| リフローチェッカー | RC-9L | 1 | Malcom | |
| ソルダーソフナー | SPS-2000 | 1 | Malcom | 温度感知式 |
| ドライBOX大 | SD-1206-01 | 1 | 東洋リビング | 庫内湿度設定1～50％ 内容量1,198L |
| ドライBOX中 | SD-702-01 | 1 | 東洋リビング | 庫内湿度設定1～50％ 内容量714L |
| New ドライBOX小 | SDS-502S1 | 1 | 東洋リビング | 庫内湿度設定1～50％ 内容量518L |
| 窒素ガス発生装置 | NE4-22KII | 1 | KOFLOC | 純度99.99％ 発生量40Nm3/h |
| エアーコンプレッサー大 | HISCREW22 | 1 | 日立 | 22kW |
| エアーコンプレッサー小 | OSP-15F5ARG1 | 1 | 日立 | 15kＷ |
| 真空脱気シーラー | V-301-10WK | 1 | 富士インパルス | 10mm幅シール 到達真空度:-58.6kPa |
